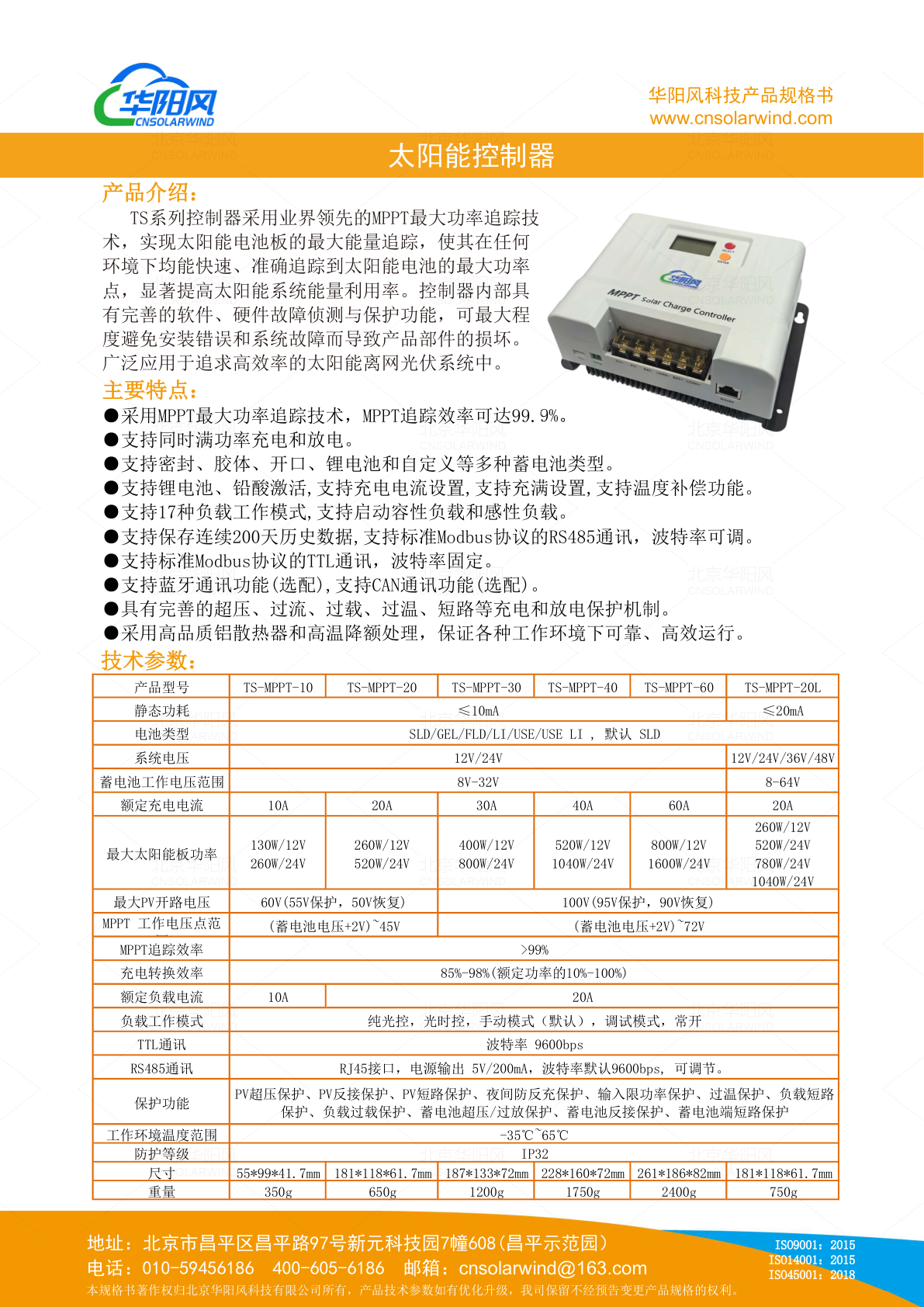

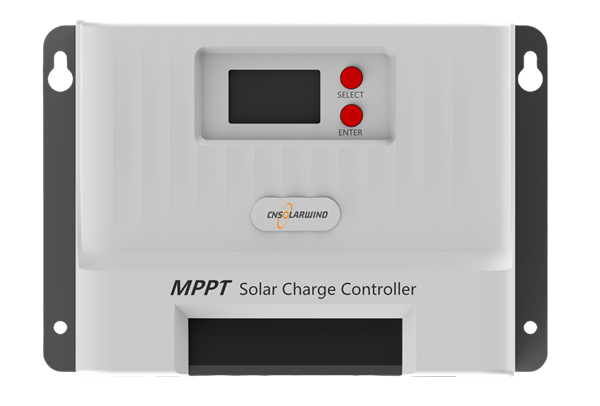

产品介绍
TS系列控制器采用业界领先的MPPT最大功率追踪技术，实现太阳能电池板的最大能量追踪，使其在任何环境下均能够快速、准确追踪到太阳能电池的最大功率点，显著提高太阳能系统能量利用率。控制器内部具有完善的软件、硬件故障侦测与保护功能，可最大程度避免安装错误和系统故障而导致产品部件的损坏。广泛应用于追求高效率的太阳能离网光伏系统中。
主要特点
采用MPPT最大功率追踪技术，MPPT追踪效率可达99.9%
支持同时满功率充电和放电
支持密封、胶体、开口、锂电池和自定义等多种蓄电池类型
支持锂电池、铅酸激活，支持充电电流设置，支持充满设置，支持温度补偿功能
支持17种负载工作模式，支持启动容性负载和感性负载
支持保存连续200天历史数据，支持标准Modbus协议的RS485通讯，波特率可调
支持标准Modbus协议的TTL通讯，波特率固定
支持蓝牙通讯功能(选配)，支持CAN通讯功能(选配)
具有完善的超压、过流、过载、过温、短路等充电和放电保护机制
采用高品质铝散热器和高温降额处理，保证各种工作环境下可靠、高效运行
技术参数
产品型号 | TS-MPPT-10 | TS-MPPT-20 | TS-MPPT-30 | TS-MPPT-40 | TS-MPPT-60 | TS-MPPT-20L |
|---|---|---|---|---|---|---|
静态功耗 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤20mA |
系统电压 | 12V/24V | 12V/24V | 12V/24V | 12V/24V | 12V/24V | 12V/24V/36V/48V |
蓄电池工作电压范围 | 8V-32V | 8V-32V | 8V-32V | 8V-32V | 8V-32V | 8-64V |
额定充电电流 | 10A | 20A | 30A | 40A | 60A | 20A |
最大太阳能板功率(12V/24V) | 130W/260W | 260W/520W | 400W/800W | 520W/1040W | 800W/1600W | 260W/520W/780W/1040W |
最大PV开路电压 | 60V(55V保护,50V恢复) | 60V(55V保护,50V恢复) | 100V(95V保护,90V恢复) | 100V(95V保护,90V恢复) | 100V(95V保护,90V恢复) | 100V(95V保护,90V恢复) |
MPPT工作电压点范围 | (蓄电池电压+2V)~45V | (蓄电池电压+2V)~45V | (蓄电池电压+2V)~72V | (蓄电池电压+2V)~72V | (蓄电池电压+2V)~72V | (蓄电池电压+2V)~72V |
MPPT追踪效率 | >99% | >99% | >99% | >99% | >99% | >99% |
充电转换效率 | 85%-98% | 85%-98% | 85%-98% | 85%-98% | 85%-98% | 85%-98% |
额定负载电流 | 10A | 20A | 20A | 20A | 20A | 20A |
工作环境温度 | -35℃~65℃ | -35℃~65℃ | -35℃~65℃ | -35℃~65℃ | -35℃~65℃ | -35℃~65℃ |
防护等级 | IP32 | IP32 | IP32 | IP32 | IP32 | IP32 |
尺寸 | 55×99×41.7mm | 181×118×61.7mm | 187×133×72mm | 228×160×72mm | 261×186×82mm | 181×118×61.7mm |
重量 | 350g | 650g | 1200g | 1750g | 2400g | 750g |
